Рукава высокого давления ГОСТ 6286-73
- Внутренний диаметр, мм:
- 12
- Наружный диаметр, мм:
- 24,6
- Температура:
- От -50*С до +70*С
- Среда:
- Гидравлические масла, растворимые масла, эмульсионные масла, водные растворы гликоля, вода
- Внутренний слой:
- Резиновый NBR
- Внутренний диаметр, мм:
- 12
- Наружный диаметр, мм:
- 24,6
- Температура:
- От -50*С до +70*С
- Среда:
- Гидравлические масла, растворимые масла, эмульсионные масла, водные растворы гликоля, вода
- Внутренний слой:
- Резиновый NBR
Рукава резиновые высокого давления с металлическими оплетками неармированные напорные ГОСТ 6286-73.

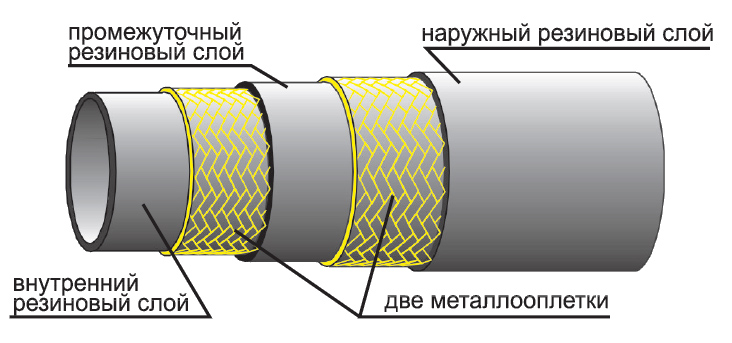

Применяются в качестве гибких трубопроводов для подачи под высоким давлением жидкостей. Рукава ГОСТ 6286-73 состоят из внутреннего и наружного резиновых слоев, промежуточного резинового слоя для рукавов с двумя оплетками, металлической оплетки из светлой и латунированной проволоки.
Работоспособны в районах умеренного климата при температуре окружающего воздуха от -50°С до +70°С, а также в районах с холодным климатом при температуре от -60°С до +70°С.
Рукава ГОСТ 6286-73 в зависимости от разрывного усилия применяемой проволоки должны изготавливаться групп: А, Б, В и Z.
А - изготавливают с применением проволоки с разрывным усилием не менее 15,0 кг;
Б - изготавливают с применением проволоки с разрывным усилием не менее 17,5 кг;
В - изготавливают с применением проволоки с разрывным усилием не менее 20,0 кг;
Z - изготавливают с применением проволоки с латунированной поверхностью и разрывным разрывным усилием не менее 20,0 кг.
|
|
|
| Назначение: | рукава высокого давления с металлическими оплётками ГОСТ 6286-73 применяются в качестве гибких трубопроводов для подачи под высоким давлением жидкостей: гидравлических масел, растворимых масел, эмульсионных масел, водного раствора гликоля, воды |
| Технические характеристики: | |
| Температура: | от -50*С до +70*С |
| Среда: | гидравлические масла, растворимые масла, эмульсионные масла, водные растворы гликоля, вода |
| Нормативные документы: | ГОСТ 6286-73 |
| Материалы: | |
| Внутренний слой: | резиновый NBR |
| Усиление: | металлическая оплётка |
| Наружный слой: | резиновый NBR/SBR/NCR |
| Номинальный диаметр, мм | Внутренний диаметр, мм | Диаметр с оплётками, мм | Наружный диаметр, мм | Рабочее давление, бар | Тестовое давление, бар | Давление на разрыв, бар |
| 10 | 10 | 16,7 | 21,4 | 280 | 560 | 1120 |
| 12 | 12 | 19,9 | 24,6 | 250 | 500 | 1000 |
| 16 | 16 | 23 | 27,8 | 200 | 400 | 800 |
| 20 | 20 | 28 | 32,8 | 160 | 320 | 640 |
| 25 | 25 | 34,5 | 39,7 | 140 | 280 | 560 |
| 32 | 32 | 40,1 | 46 | 44 | 88 | 176 |
| 32 | 32 | 41,7 | 50,5 | 110 | 220 | 440 |
| 38 | 38 | 46 | 52,6 | 35 | 70 | 140 |
| 38 | 38 | 47,6 | 57,15 | 90 | 180 | 360 |
| 50 | 50 | 59 | 65,7 | 26 | 52 | 104 |
| 50 | 50 | 60,6 | 68,85 | 80 | 160 | 320 |
