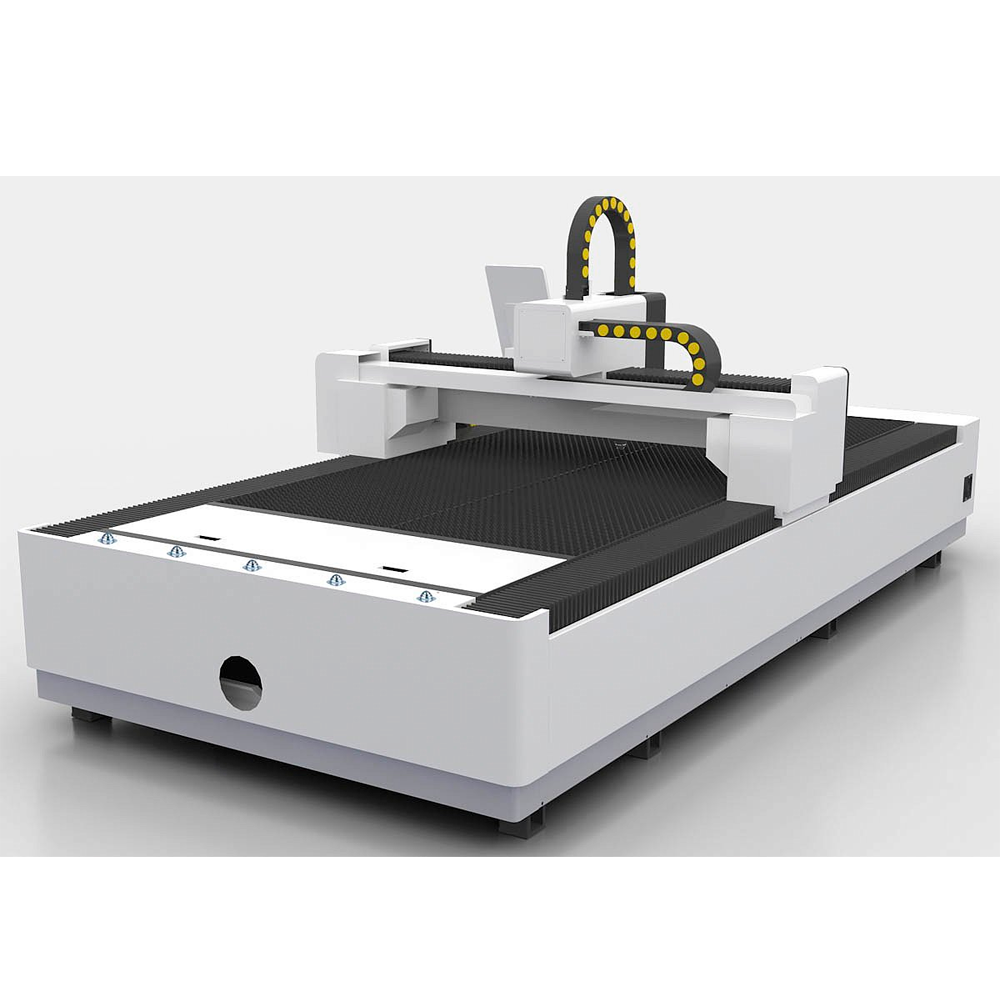

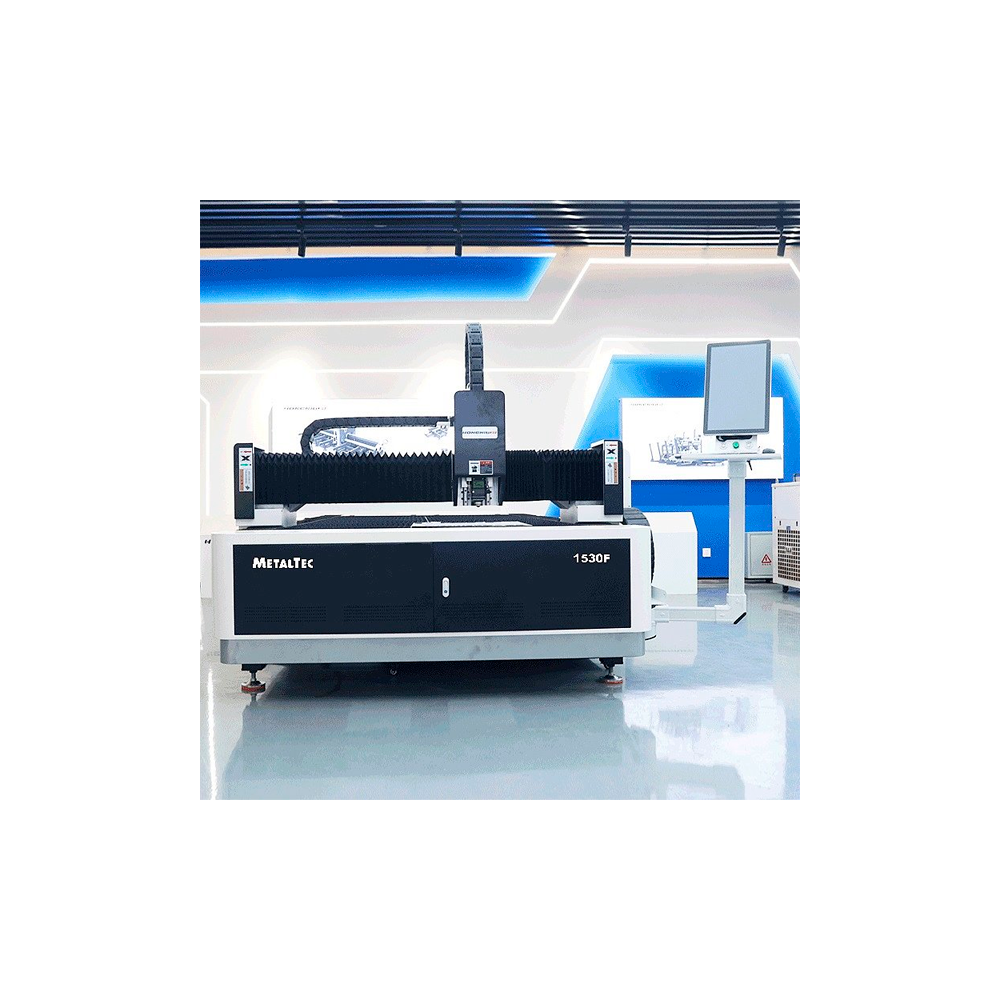

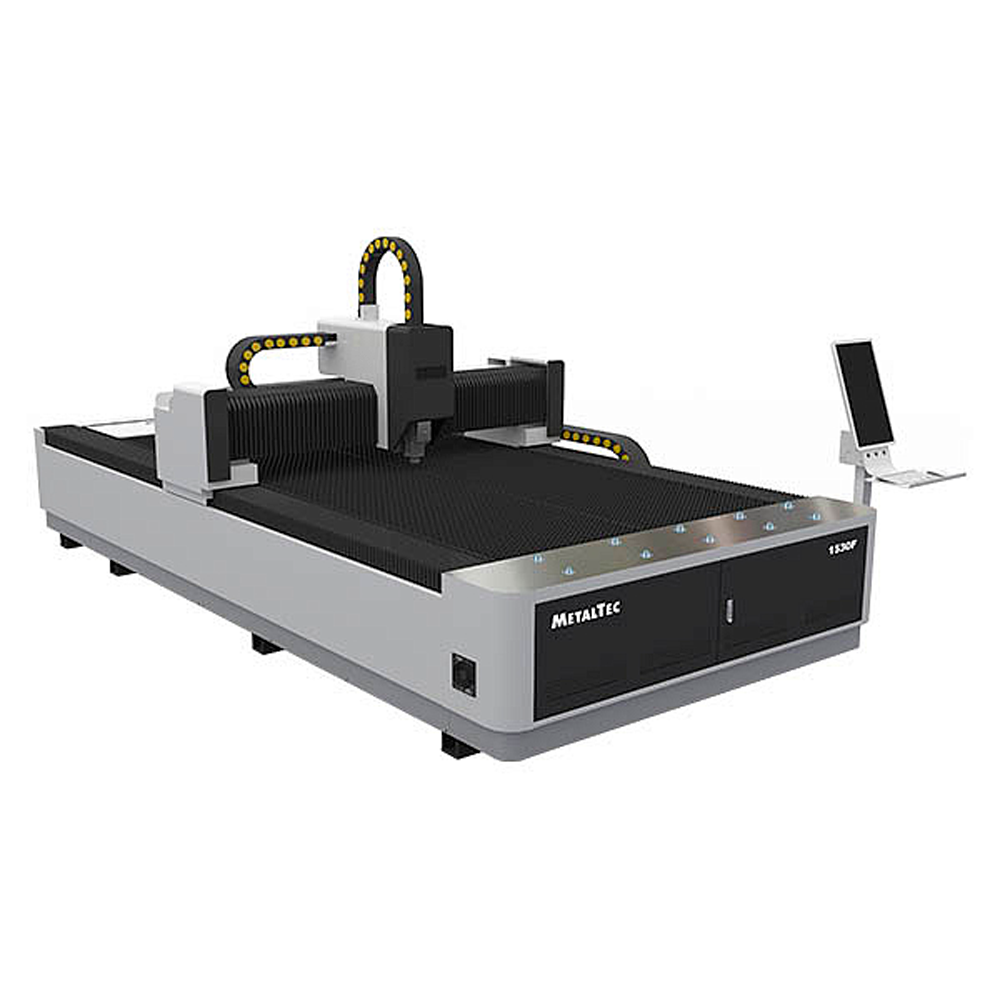

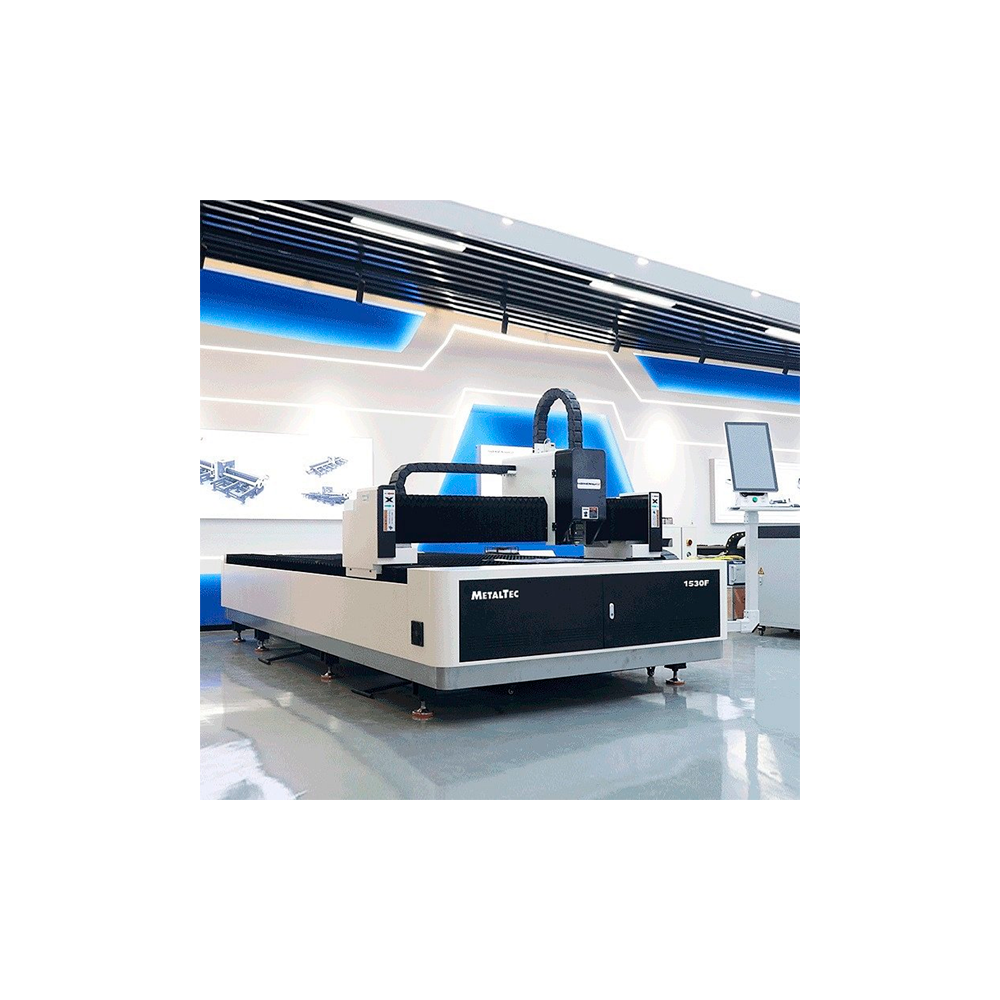

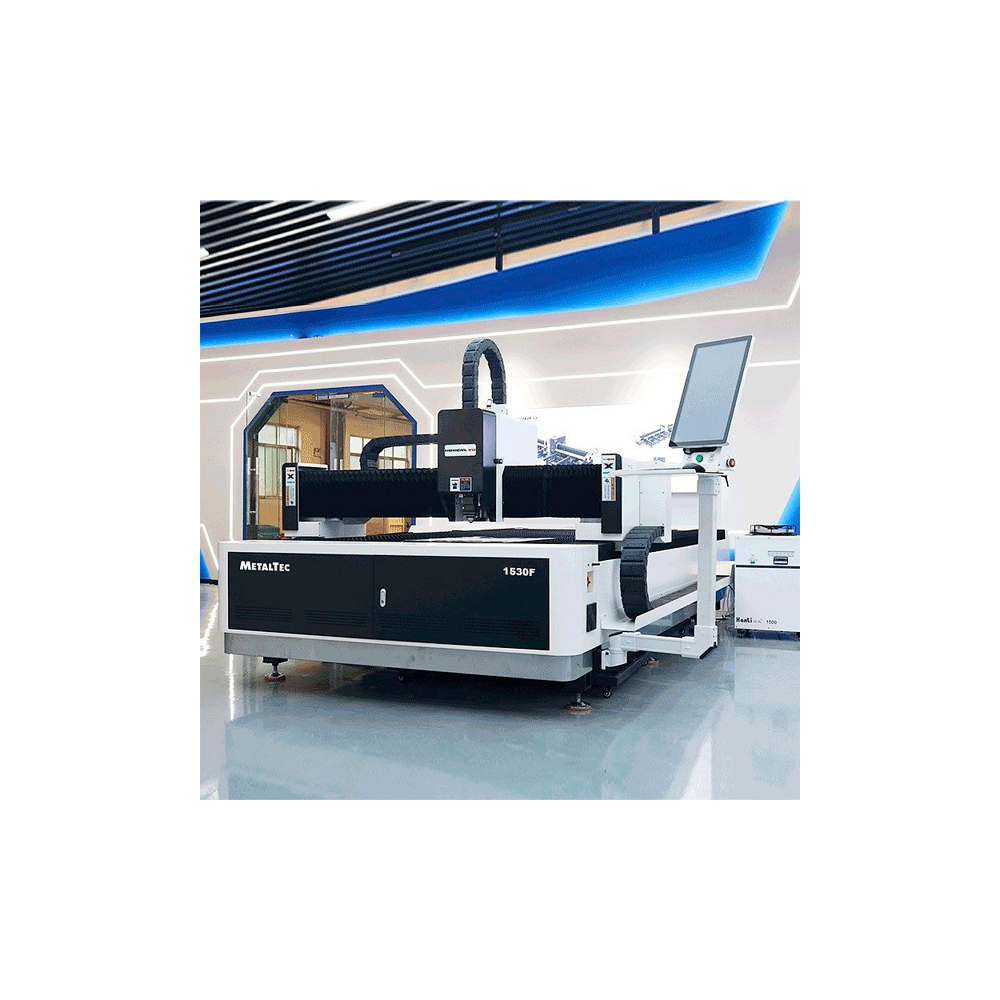

Оптоволоконный лазерный станок для резки металла MetalTec 1530F (RAYCUS3000W)
Код товара:
424803
Оставьте первый отзыв
Конкурс
сними видеообзор и получи деньги
Цена по запросу
Не откладывайте покупку на потом - выбирайте оплату по частям!
Пользуйтесь уже сейчас от 0 BYN/МЕС.
Описание
Оптоволоконный лазерный станок MetalTec 1530 F предназначен для лазерной обработки металла.Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий. Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа. Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама.
Преимущества:
-
Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
-
Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
-
Стабильность и большой ресурс работы станков: время службы достигает до 400 000 часов.
-
Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20 - 30% чем на лазерном станке с трубкой СО2.
-
Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.
Конструктивные особенности:
-
Станок имеет портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
-
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы.
-
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании LEITESEN (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
-
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
-
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
-
Планетарный прецизионный редуктор SHIMPO-NIDEC (ЯПОНИЯ) / MOTOREDUCER (ФРАНЦИЯ)
-
Станок оснащен лазерным источником компании RAYCUS (Китай).
-
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
-
Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
-
Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
-
Автоматический чиллер для охлаждения излучателей лазерных станков.
-
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
-
Станок укомплектован паллетами, для удаления из под станка мелких отходов резки / изделий мелкого размера.
-
Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.
Развернуть описание
Свернуть описание
Технические характеристики
- Назначение
- обработка листа
- Вид станка
- открытого типа
- Размеры рабочего стола, мм
- 1530 х 3050
- Вид охлаждения
- чиллер HAN LI / S&A
- Направляющие по осям X, Y, Z
- линейные направляющие повышенной жесткости PEK (Тайвань) (квадратного сечения)
- Передача по осям X, Y
- двухприводные зубчатыe рейки LEITESEN (Тайвань)
- Передача по оси Z
- шарико-винтовая пара
- Редуктор
- MOTOREDUCER / NIDEC-SHIMPO (Япония)
- Пневматические элементы
- SMC (Япония)
- Элетрокомпоненты
- OMRON (Япония) / SCHNEIDER (Франция)
- Датчик высоты
- автоматический
- Система управления
- RAYTOOLS AX3000
- Поддерживаемые форматы файлов
- CAD, CorelDRAW, plt, AI, dxf
- Смазка
- централизованная система смазки
- Ускорение
- до 0,8 G
- Точность позиционирования, мм
- ± 0,03
- Точность повторного позиционирования, мм
- ± 0,02
- Напряжение, В
- 380
- Частота тока, Гц
- 50
- Гарантия на станок
- 2 года
- Тип лазера
- оптоволоконный
- Режущая голова
- RAYTOOLS (Автофокус)
- Производитель лазера
- Raycus
- Мощность лазера, Вт
- 3000
- Длина волны лазера, нм
- 1070
- Срок работы лазера, ч
- 100000
- Гарантия на лазерный источник
- 2 года
- Двигатели по осям X, Y, кВт
- серводвигатель DELTA 0,75 (Тайвань)
- Двигатель по оси Z
- серводвигатель DELTA 0,4 (Тайвань)
- Максимальная скорость резки, м/мин
- 30
- Маскимальная скорость холостого хода, м/мин
- 85
- Минимальная ширина резки, мм
- 0,12
- Габаритные размеры (ДхШхВ), мм
- 4400х2250х1700
- Вес, кг
- 1800
Показать все характеристики
Свернуть характеристики
Комплектация
-
Цельносварная станина
-
Портал из авиационного алюминия
-
Высокоточные линейные направляющие HIWIN (Тайвань)
-
Высокопрецизионные шарико-винтовые пары TBI (Тайвань)
-
Косозубая рейка по осям Х И У
-
Редуктор планетарного типа MOTOREDUCER (Франция)
-
Лазерный источник
-
Высокоточные серводвигатели FUJI (Япония)
-
Режущая головка BT109
-
Емкостной датчик высоты BCS100 V.3
-
Консоль управления + WIFI пульт д/у
-
Промышленный чиллер S&A
-
Программное обеспечение «CYPCUT»
-
Удаление отходов резки
-
Стабилизатор напряжения
