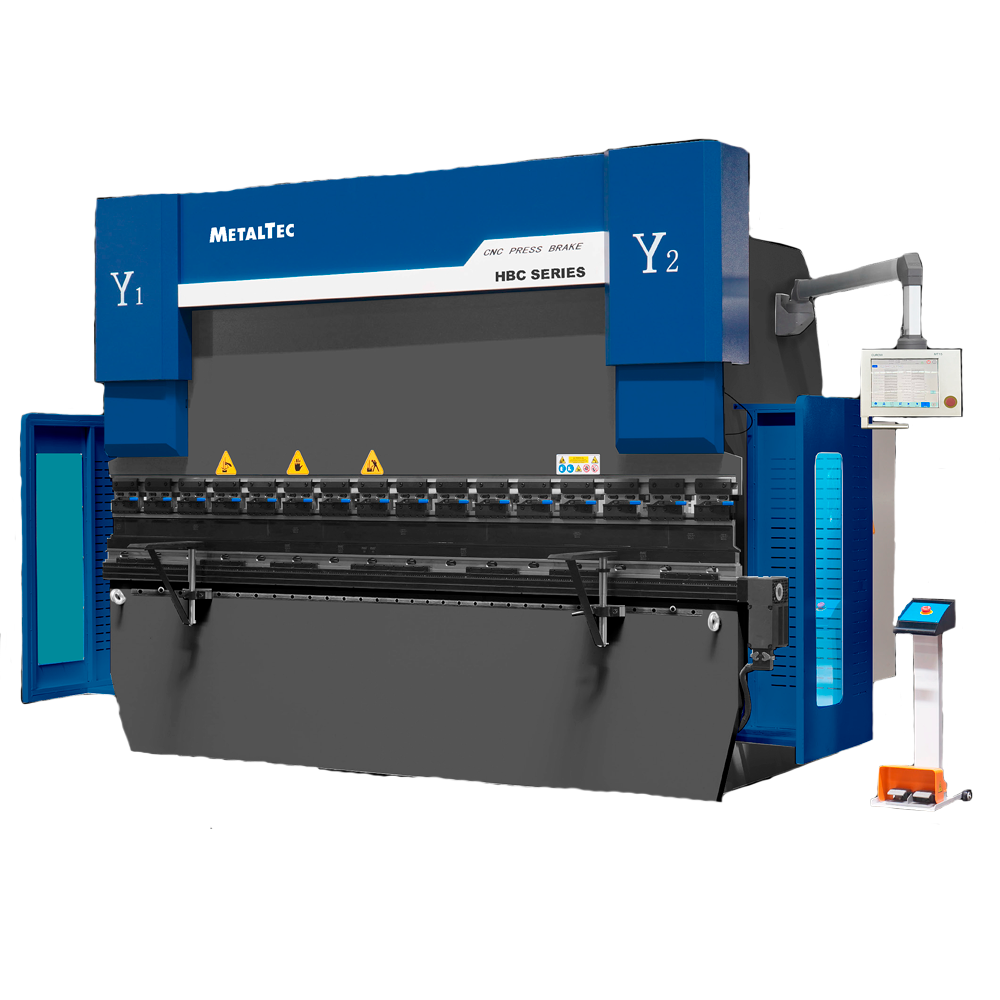

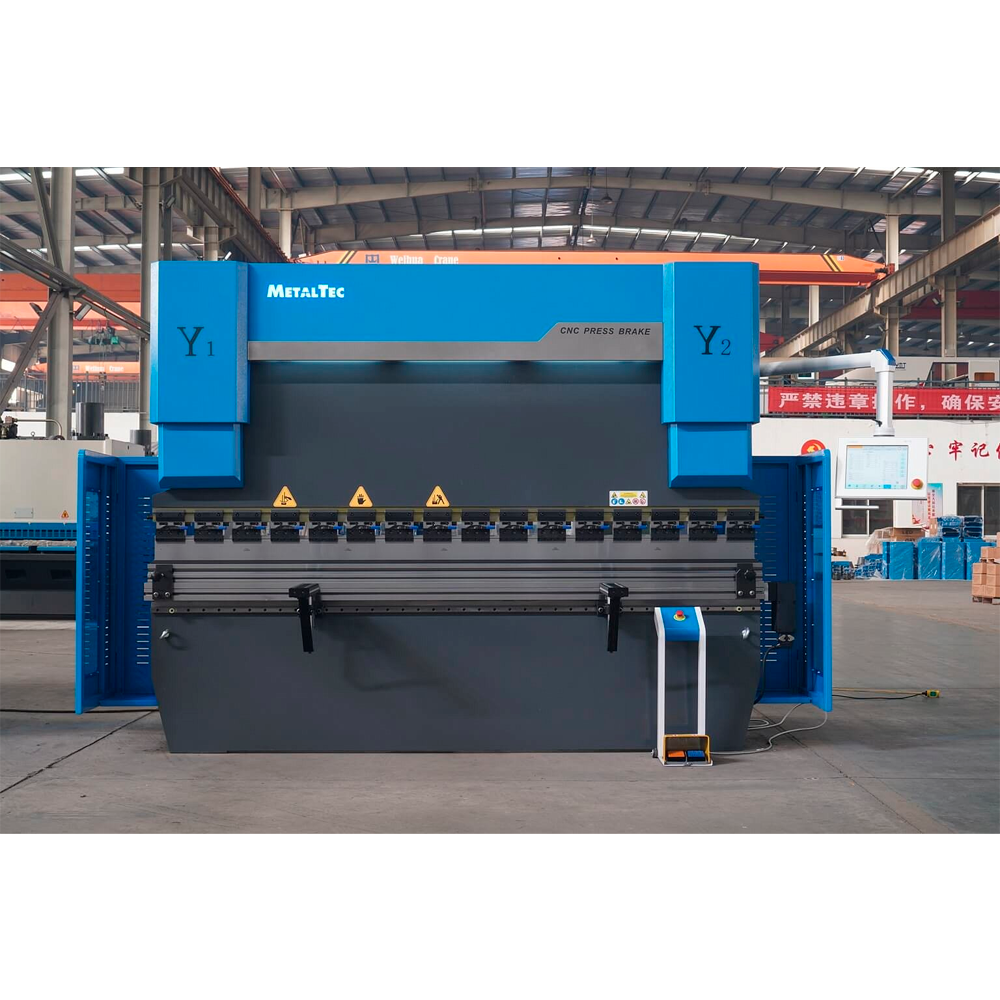

Гидравлический листогибочный пресс MetalTec HBС 110/2500 4+1 ЧПУ ESA630
Код товара:
424863
Оставьте первый отзыв
Цена огонь
Конкурс
сними видеообзор и получи деньги
Цена по запросу
Не откладывайте покупку на потом - выбирайте оплату по частям!
Пользуйтесь уже сейчас от 0 BYN/МЕС.
Описание
Гидравлический листогибочный пресс MetalTec HBС 110/2500 предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно. Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель и т.д.
Конструктивные особенности:
-

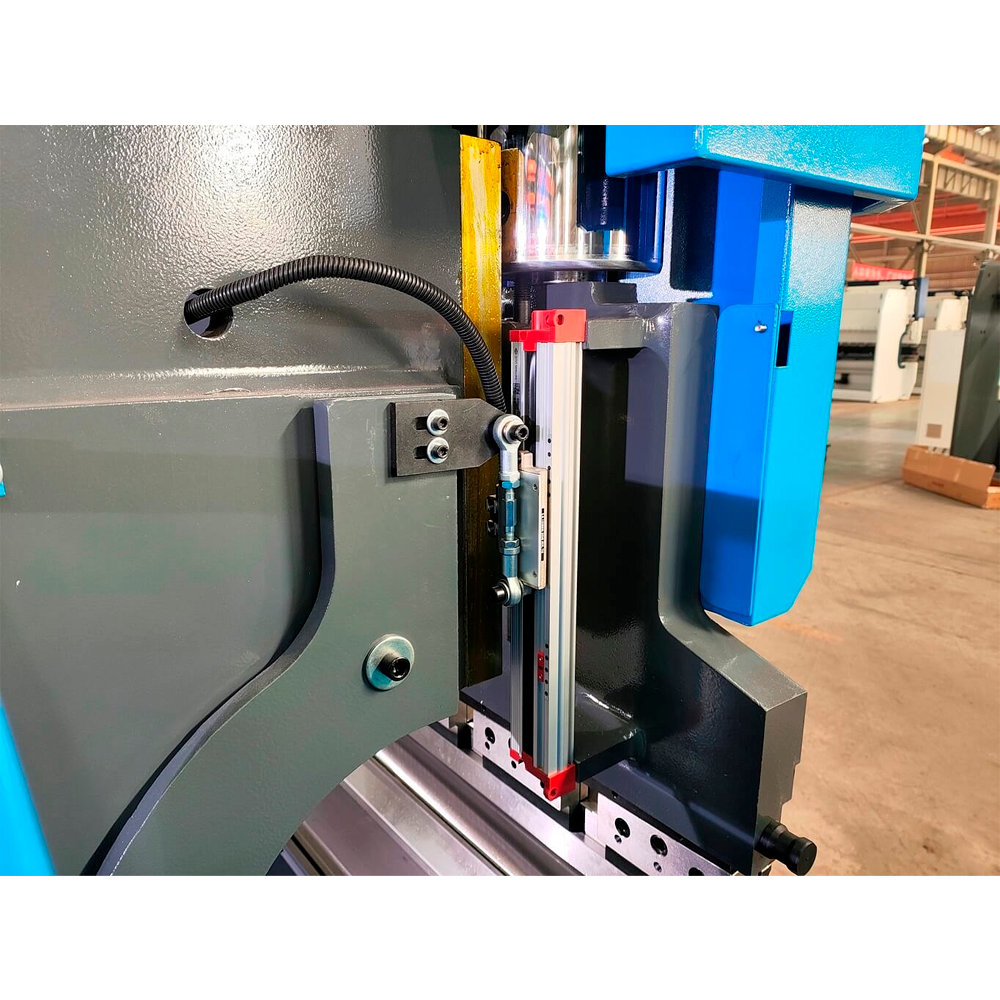

Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).
-
Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба.
-

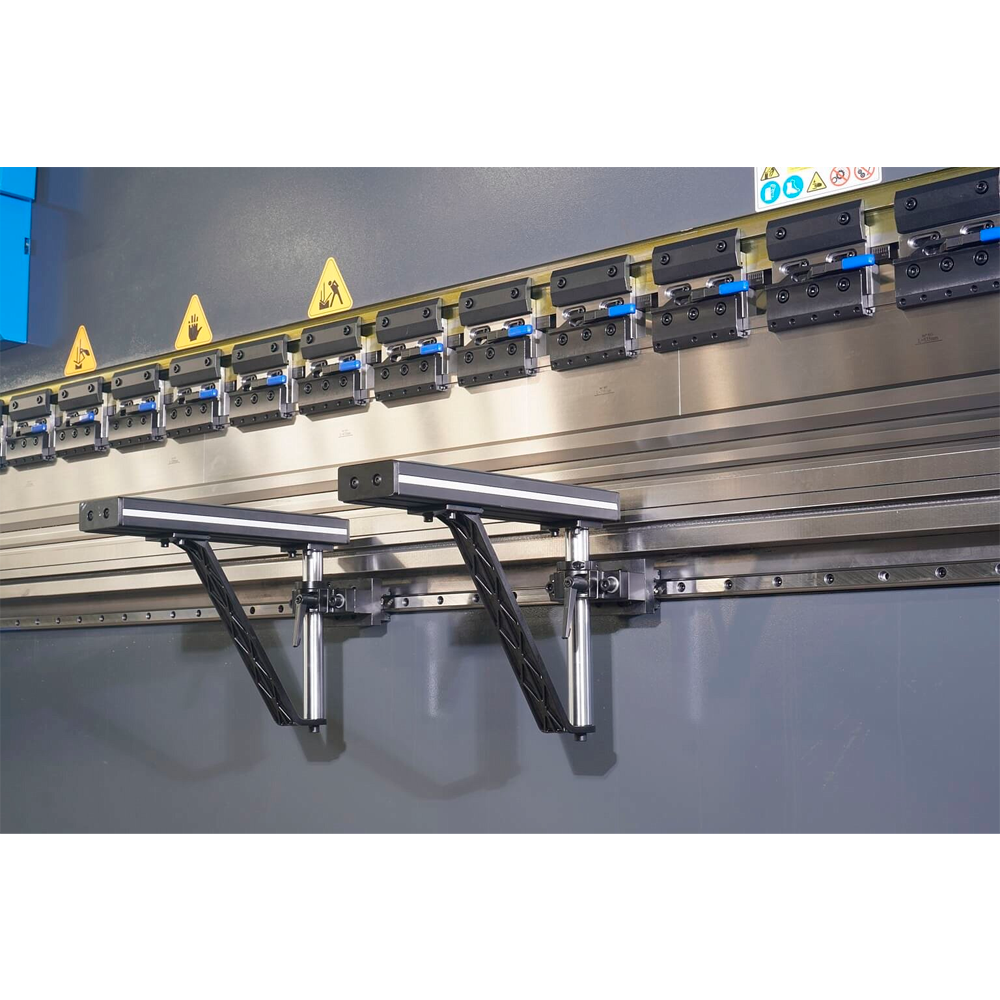

Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
-
Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.
-

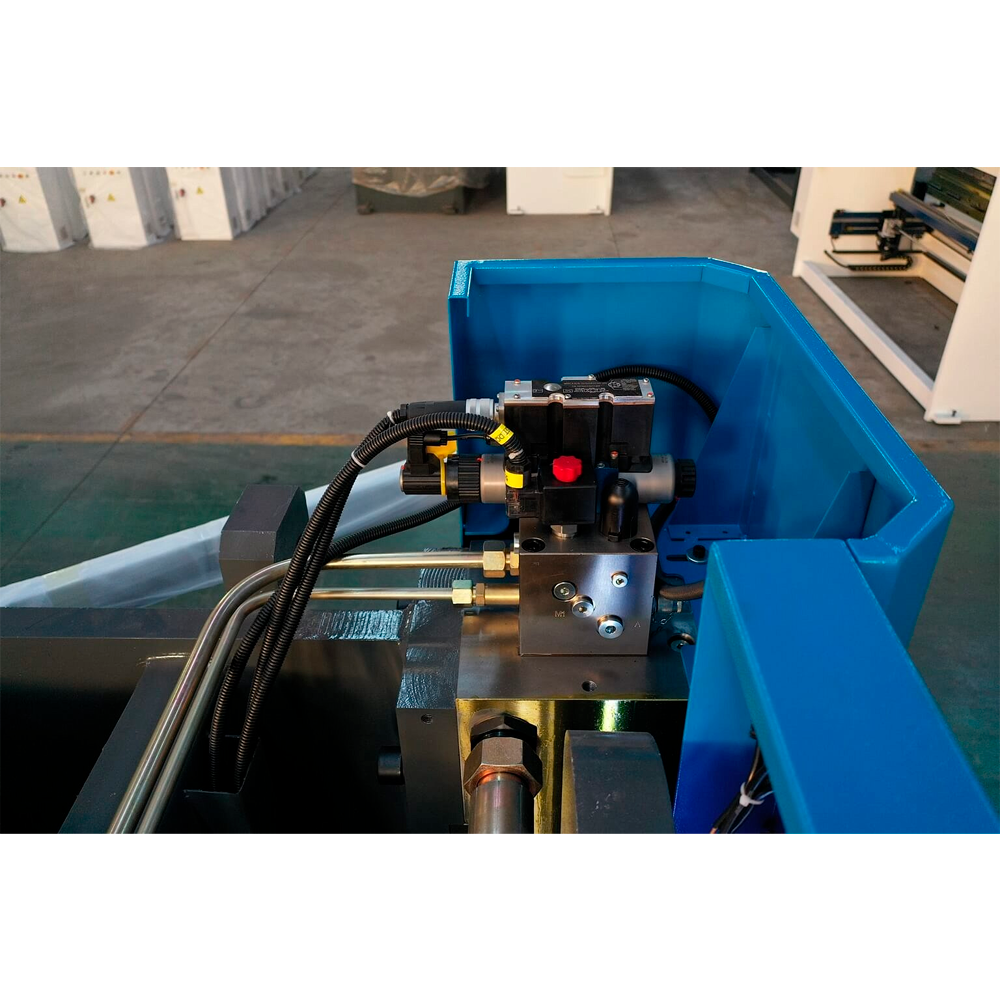

Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.
-
Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).
-

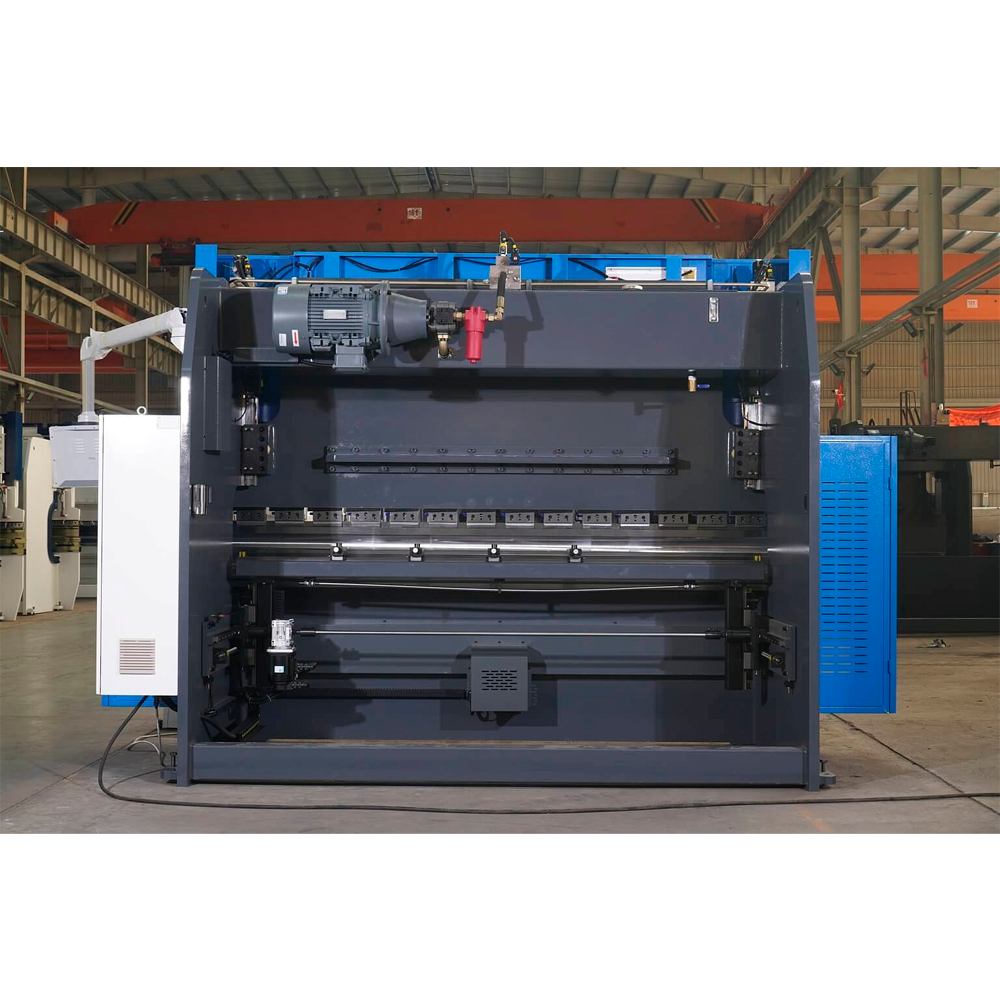

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).
-
Гидравлическая помпа SUNNY (США) обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.
-

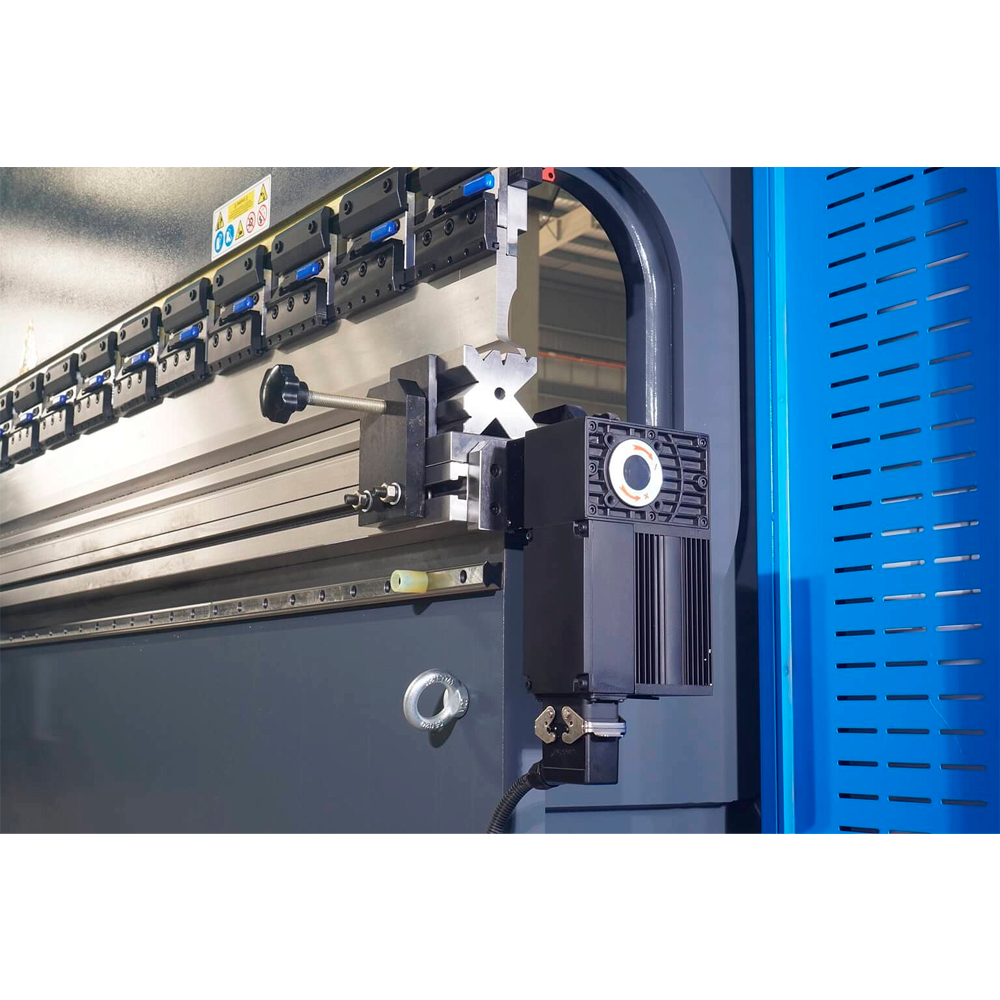

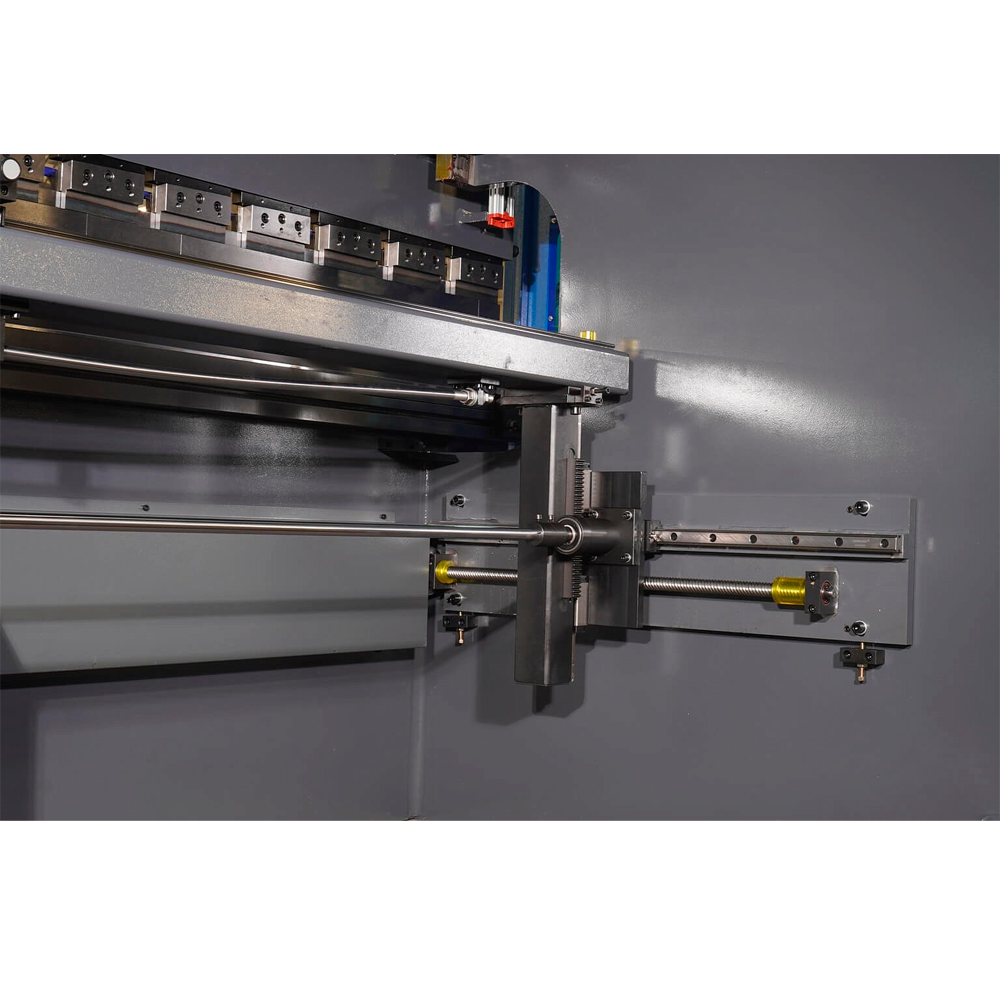

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм.
Развернуть описание
Свернуть описание
Технические характеристики
- Оси
- 4+1
- Усилие, т
- 110
- Максимальная длина гиба, мм
- 2500
- Расстояние между колоннами, мм
- 1980
- Глубина зева, мм
- 350
- Ход пуансона, мм
- 200
- Высота открытия, мм
- 455
- Ход заднего упора, мм
- 600
- Скорость подвода, м/мин
- 160
- Рабочая скорость, м/мин
- 14
- Скорость возврата, м/мин
- 140
- Главный двигатель
- SIEMENS
- Мощность, кВт
- 7,5
- Обороты, RPM
- 1440
- Габаритные размеры (ДхШхВ), мм
- 3300х1700х2500
- Вес, кг
- 6200
Показать все характеристики
Свернуть характеристики
Комплектация

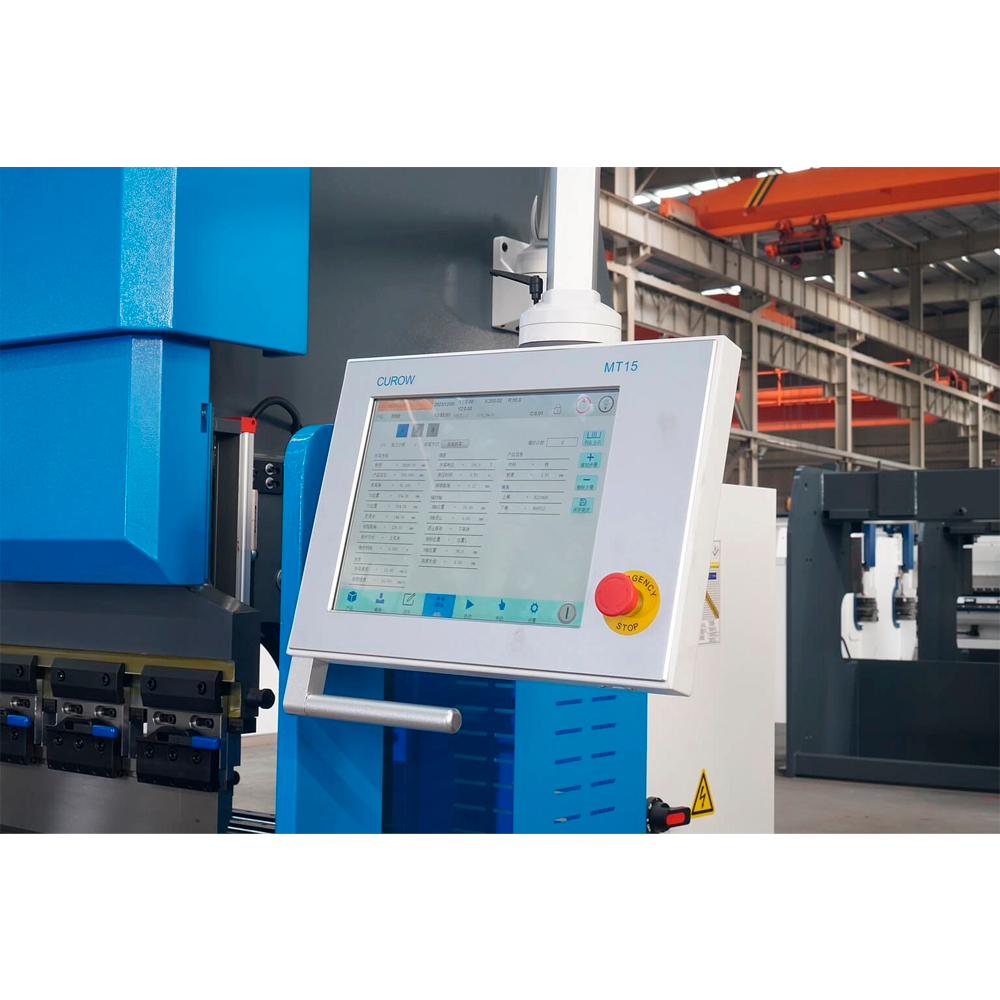

- Система управления MT-15
-
Гидроциллиндры - 2 шт
-
Клапаны гидравлической системы BOSCH-REXROTH (ГЕРМАНИЯ)
-
Насос гидравлической системы SUNNY
- Уплотнительные кольца PARKER (США) / или аналог
-
Фитинги гидравлических трубок EMB (Германия) / или аналог
-
Шариковинтовые пары и линейные направляющие HIWIN (Тайвань)
-
Главный двигатель SIEMENS (Siemens Standard Motors Ltd. (SSML))
-
Электрокомпоненты SCHNEIDER (Франция)
-
Быстрая смена инструмента PROMECAM (Европа / Япония)
-
Компенсация прогиба ручная электромеханическая (автоматическая)
-
Пульт ножного привода (педаль) KACON (Ю. Корея)
