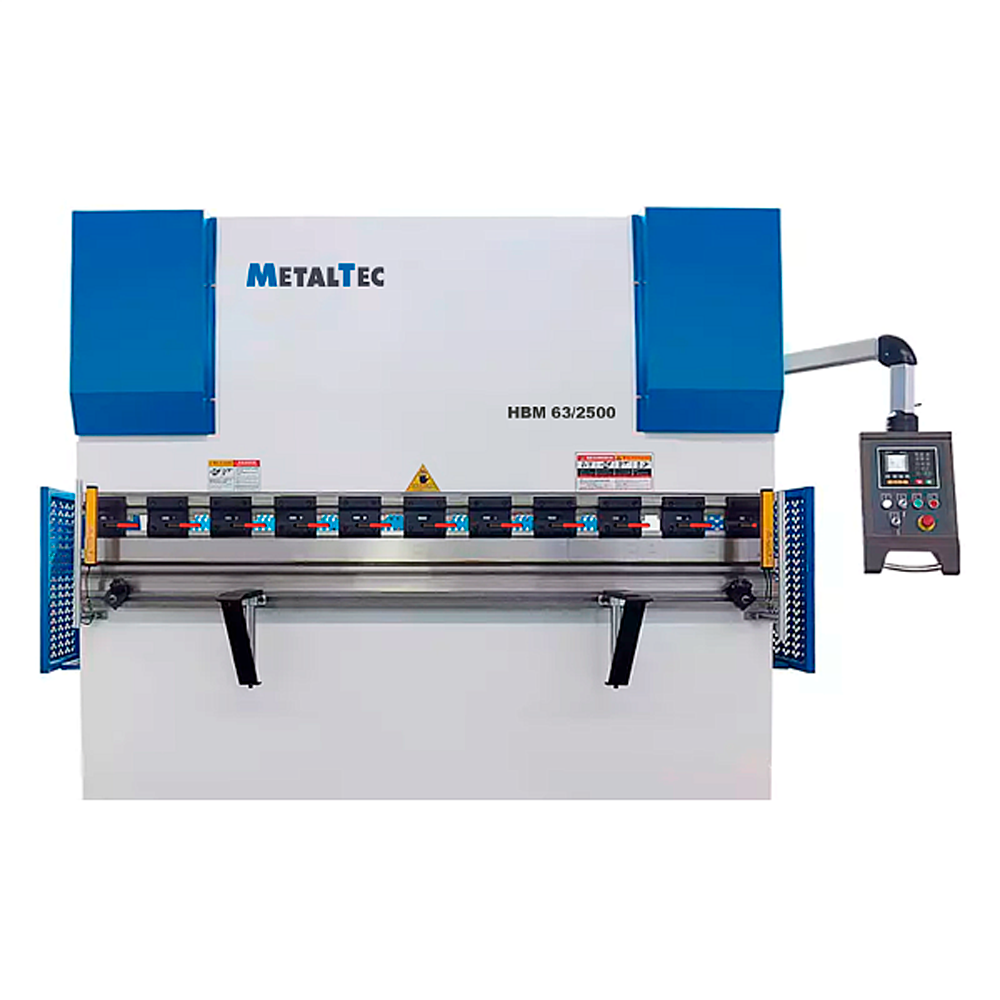

Гидравлический листогибочный пресс (E22) MetalTec HBM 63/2500 (WC67Y-63TX2500)
Код товара:
424850
Оставьте первый отзыв
Цена огонь
Конкурс
сними видеообзор и получи деньги
Цена по запросу
Не откладывайте покупку на потом - выбирайте оплату по частям!
Пользуйтесь уже сейчас от 0 BYN/МЕС.
Описание
Гидравлический листогибочный пресс MetalTec HBM 63/2500, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно. Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель и т.д.
Конструктивные особенности:
-
Массивная цельносварная станина, изготовлена из высокопрочной стали.
-
Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.
-
Гидроциллиндры
-
2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола.
-
Листогибочный гидравлический пресс MetalTec HBM 63/2500 укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх.
-
Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров перемещается по высокоточным направляющим HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.
-
Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.
-
Уплотнительные кольца PARKER обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.
-
Гидравлическая помпа SUNNY
-
Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
-
Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица).
-
Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
-
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.
-
Благодаря верхнему и нижнему индукционным концевикам, система отслеживает положение РАМ. Точность позиционирования составляет 0,01 мм.
-
Технологичная и функциональная система управления, подходит для большинства задач.
-
Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц.
Развернуть описание
Свернуть описание
Технические характеристики
- Усилие,кН
- 630
- Усилие, тонн
- 63
- Рабочая длинна, мм
- 2500
- Расстояние между колоннами, мм
- 2050
- Глубина подачи (зев), мм
- 180
- Ход пуансона, мм
- 120
- Ход заднего упора, мм
- 600
- Высота открытия, мм
- 370
- Диаметр гидроциллиндров, мм
- 135
- Макс. давление гидравлики, МПа
- 23
- Скорость перемещения инструмента, свободный ход, мм/с
- 70
- Скорость перемещения инструмента, рабочая, мм/с
- 11
- Мощность главного двигателя, кВт
- 5,5
- Частота вращения главного двигателя, об/мин
- 1450
- Мощность двигателя заднего упора, кВт
- 0,55
- Частота вращения двигателя заднего упора, об/мин
- 1450
- Производительность гидравлической маслостанции, л/мин
- 13,3
- Максимальное давление гидравлической маслостанции, МПа
- 31,5
- Габаритные размеры (ДхШхВ), мм
- 2500х1500х2200
- Вес, кг
- 3100
Показать все характеристики
Свернуть характеристики
Комплектация
-
Массивная цельносварная станина
-
Гидроциллиндры
-
Гидравлическая система и клапаны BOSCH-REXROTH (ГЕРМАНИЯ)
-
Гидравлическая помпа SUNNY
-
Уплотнительные кольца PARKER (США)
-
Передние поддерживающие упоры
-
Педаль управления
-
Высокоточные жесткие задние упоры (ось Х) - 3 шт
-
Надежный и мощный двигатель
-
Электрошкаф с электрокомпонентами SCHNEIDER (Франция)
-
Инвентор DELTA (ТАЙВАНЬ)
-
Гибочный инструмент
-
Быстросменный инструмент AMADA PROMECAM
-
Синхронизация гидроцилиндров
-
Индукционные концевики определения положения верхней плиты (рам)
-
Система управления ESTUN E22
-
Защитное ограждение рабочей зоны
