Фитинги для пневмосистем: виды, основные характеристики и применение

Фитинги представляют собой различные соединительные элементы для трубопроводов. Используя фитинги, вы можете создавать системы любой сложности. Главное понимать, где какие фитинги лучше использовать. Давайте разберемся в вопросе подробнее.



ТИПЫ СОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ

От типа фитинга напрямую зависит функция, которую он выполняет:

  • Штуцеры – устанавливаются на концах трубопровода для создания перехода к другим элементам системы. Это самые распространенный тип фитингов. Даже в самой примитивной пневмосистеме из одного инструмента и одного компрессора будет минимум два штуцера. В сложных пневмосистемах таких соединительных элементов могут быть десятки.
  • Краны также довольно распространены. С их помощью можно контролировать подачу жидкости или газа. Шаровые краны только открывают или закрывают проход. Вентили позволяют регулировать силу потока перекачиваемой среды.
  • Обратные клапаны предотвращают движение вещества в обратном направлении. Используются в системах, где имеет значение направление движения жидкости или газа.
  • Переходниками называют целую группу фитингов различных форм и конструкций. С их помощью можно создавать повороты, разветвления, переходы между трубопроводами разных размеров и т.д. Применяются в основном в сложных системах.



ОСОБЕННОСТИ СИСТЕМ СОЕДИНЕНИЯ


Также фитинги имеют разные системы соединения со своими преимуществами и недостатками. Что важно, на разных концах одного элемента могут быть разные наконечники. Это порождает огромное число вариаций фитингов:

  • Елочка представляет собой наконечник с загнутыми назад кольцами на основании. Она просто вставляется в рукав и зацепляется за его внутренние стенки. Хотя такая система не слишком надежна, она позволяет мгновенно соединять и разъединять разные элементы системы.
  • Папа-Мама – это парные фитинги с резьбой. Один фитинг накручивается на другой. Благодаря этому вы получаете достаточно надежное соединение. При этом у вас сохраняется возможность быстро разъединить два элемента.
  • Фитинги с накидной гайкой представляют собой вариацию соединения Папа-Мама с дополнительной фиксацией. Гайка закручивается разводным ключом. За счет этого соединение становится более прочным и герметичным.
  • Цанговые фитинги также являются разновидностью соединения Папа-Мама. Для дополнительной фиксации используется не только гайка, но еще и пружинистая разрезная втулка, которая прижимается к внутренней стенке трубопровода.
  • Быстросъемные-быстроразъемные соединения предназначены специально для систем, где нужно постоянно подключать и отключать какие-то элементы. Один фитинг вставляется в другой и защелкивается. Разъединить их можно одним движением. Для увеличения герметичности соединения данные фитинги имеют ступенчатый рельеф и уплотнители.
  • Байонетные фитинги предназначены для простого создания надежных соединений. Два элемента вставляются друг в друга, а затем закручиваются. На одном байонетном фитинге расположены штифты, а на другом – есть прорези для них. При закручивании штифты входят в прорези. Это делает соединение очень надежным.



МАТЕРИАЛЫ СОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ


На особенности фитингов влияют материалы, из которых они изготовлены:

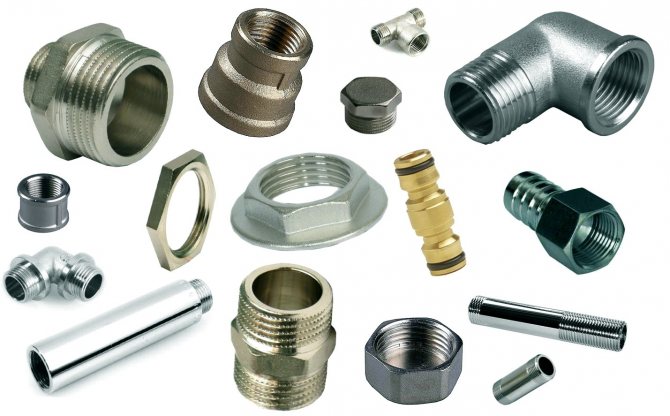

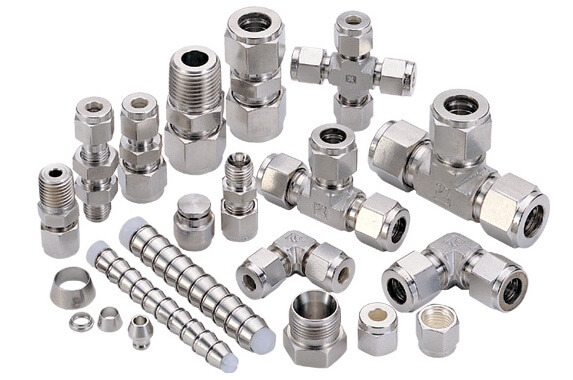

  • Стальные фитинги отличаются прочностью и долговечностью. При этом стоят они довольно дешево. Единственный минус – сталь ржавеет от влаги и плохо переносит агрессивные вещества. Также есть риск загрязнения перекачиваемой среды.
  • Нержавеющая сталь стоит дороже, зато не боится влаги. Агрессивные вещества она также переносит гораздо лучше. Риск загрязнения перекачиваемой среды практически отсутствует.
  • Латунные фитинги не такие прочные как стальные, зато они не боятся влаги и агрессивных веществ.
  • Никелированная латунь отличается повышенной стойкостью, что позволяет использовать ее практически в любых системах.
  • Чугунные фитинги очень прочные и надежные. К сожалению, они плохо переносят влагу, потому сфера их применения ограничена.
  • Медь и бронза считаются самыми лучшими материалами для фитингов. С одной стороны, они очень прочные. С другой стороны, данные материалы совершенно не боятся воды или агрессивных веществ. Правда, стоят медные и бронзовые фитинги заметно дороже.
