Компрессор является центральным элементом любой пневмосистемы, обеспечивая подачу сжатого воздуха к инструментам и оборудованию. Однако для стабильной работы системы одного компрессора недостаточно. Важную роль играет ресивер, или накопительный бак, который выполняет функции буфера, регулируя давление и создавая запас воздуха.
Без ресивера компрессорная установка работает с повышенной нагрузкой, давление в системе постоянно колеблется, а износ оборудования ускоряется. Чтобы понять, почему ресивер является обязательной частью системы, нужно рассмотреть его назначение, устройство и влияние на эффективность работы компрессора.
Что такое ресивер и как он устроен

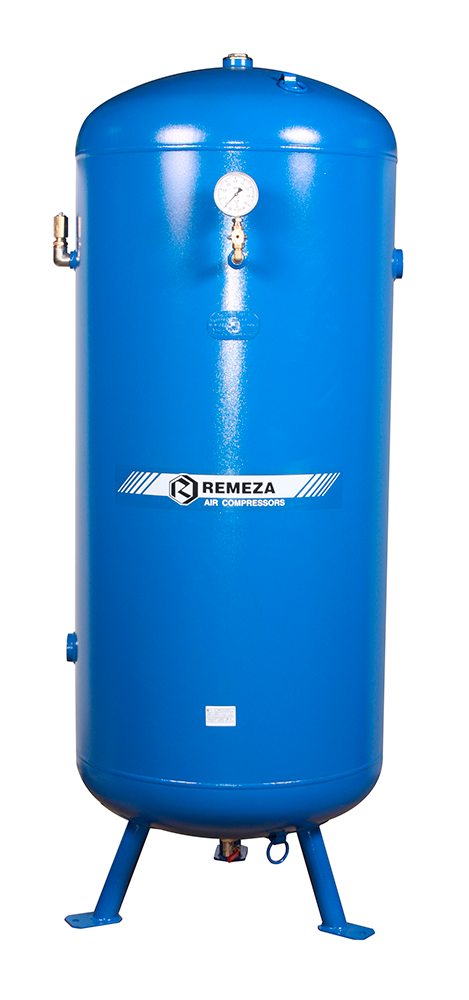

Ресивер — это герметичный металлический резервуар, предназначенный для накопления и хранения сжатого воздуха, подаваемого компрессором. Он располагается между компрессором и пневмосетью, играя роль промежуточного накопителя.
Конструкция ресивера включает корпус, впускной и выпускной патрубки, предохранительный клапан, манометр и дренажный кран для удаления конденсата. В зависимости от условий эксплуатации ресиверы бывают вертикальными и горизонтальными. Вертикальные модели удобны при ограниченном пространстве, горизонтальные — более устойчивы и часто применяются в промышленных системах с большой производительностью.
Основные функции ресивера
1. Стабилизация давления.
Компрессор вырабатывает воздух с переменным давлением, особенно при изменении нагрузки. Ресивер компенсирует эти колебания, обеспечивая равномерное давление в системе. Это важно для стабильной работы пневмоинструмента, станков и оборудования с чувствительными параметрами подачи воздуха.
2. Снижение износа компрессора.
При отсутствии накопительного бака компрессор вынужден часто включаться и выключаться, реагируя на малейшие изменения давления. Частые пуски повышают нагрузку на электродвигатель и снижают срок службы механических узлов. Наличие ресивера уменьшает количество циклов включений, что значительно продлевает ресурс установки.
3. Повышение энергоэффективности.
Когда компрессор работает в стабильном режиме, без постоянных перезапусков, расход электроэнергии снижается. Ресивер позволяет компрессору дольше работать в оптимальном диапазоне и реже запускаться, что даёт ощутимую экономию при длительной эксплуатации.
4. Отделение влаги и масла.
Во время сжатия воздуха температура повышается, а при охлаждении образуется конденсат. В ресивере часть влаги оседает на стенках и удаляется через дренаж. Это улучшает качество подаваемого воздуха и снижает нагрузку на фильтры и пневмооборудование.
5. Создание запаса воздуха.
Ресивер обеспечивает запас сжатого воздуха на случай аварийной остановки компрессора или кратковременного увеличения расхода. Это позволяет оборудованию продолжать работу даже при временном отсутствии подачи воздуха.
Как рассчитать объём ресивера
Выбор объёма ресивера — ключевой параметр при проектировании системы. Слишком малый бак не обеспечит необходимого запаса воздуха, а чрезмерно большой приведёт к лишним затратам и займёт много места.
При расчёте учитываются производительность компрессора, режим его работы, количество потребителей и необходимая стабильность давления.
Оптимально, если объём ресивера составляет 25–50% производительности компрессора в минуту.
Например, при производительности компрессора 1000 литров в минуту целесообразно использовать ресивер объёмом 250–500 литров.
Если система работает с переменными нагрузками или подключено несколько потребителей, лучше выбирать бак с запасом по объёму.
Правила установки и обслуживания
Для безопасной и долговечной эксплуатации ресивера необходимо соблюдать несколько рекомендаций.
- Устанавливать бак в сухом, вентилируемом помещении вдали от источников тепла.
- Проверять исправность предохранительного клапана и манометра не реже одного раза в месяц.
- Ежедневно удалять конденсат через дренажный клапан, особенно при работе в условиях высокой влажности.
- Один раз в год проводить внутренний осмотр и проверку герметичности.
- При длительном простое полностью стравливать воздух и просушивать ресивер, чтобы предотвратить коррозию.
Своевременное обслуживание не только продлевает срок службы оборудования, но и гарантирует безопасность персонала при работе со сжатым воздухом.
Типичные ошибки при выборе и эксплуатации ресивера
Распространённые ошибки пользователей включают установку бака слишком малого объёма, отсутствие регулярного удаления конденсата и использование не сертифицированных предохранительных клапанов.
Иногда ресивер подключают без обратного клапана, что создаёт риск обратного давления и повреждения компрессора.
Также нередко пользователи игнорируют внутреннюю очистку, из-за чего со временем на стенках скапливаются остатки масла и коррозия, ухудшая качество воздуха и снижая объём резервуара.
Избежать этих проблем можно, если следовать рекомендациям производителя и включить обслуживание ресивера в общий регламент техобслуживания компрессорной установки.
Ресивер — не второстепенная, а стратегически важная часть компрессорной системы. Он отвечает за стабильность давления, эффективность работы и безопасность.
Правильно подобранный и обслуживаемый ресивер снижает нагрузку на компрессор, обеспечивает равномерную подачу воздуха и повышает надёжность всей системы.
Инвестиции в качественный накопительный бак окупаются за счёт экономии электроэнергии, сокращения простоев и увеличения срока службы оборудования.
