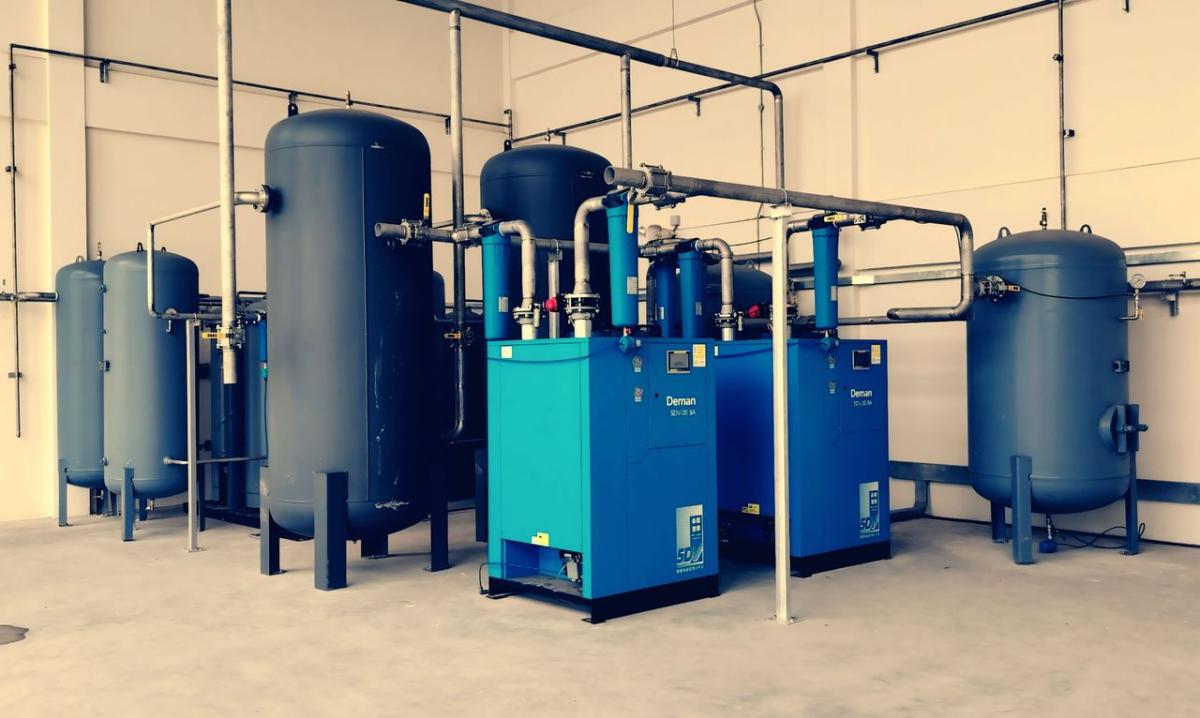

Ресивер сглаживает пульсации и держит запас воздуха, поэтому его размер влияет на ресурс мотора сильнее, чем принято думать. Маленький бак заставляет двигатель включаться почти без остановок, а слишком большой долго набирает давление перед началом работы. Рассчитать объем ресивера для компрессора можно за пару минут, если известна производительность и режим загрузки инструмента.
Ориентировочная оценка объема
Простая формула для бытовых и небольших производственных задач: объем бака в литрах равняется трети производительности в литрах за минуту.
V=Q/3
V — объём бака в литрах;
Q — производительность в литрах в минуту.
Эта оценка работает как первичный фильтр при подборе оборудования, но не заменяет инженерный расчёт. Точный объем ресивера зависит от расхода пневмоинструмента, допустимого перепада давления в системе, режима регулирования (загрузка/разгрузка или холостой ход) и допустимой частоты пусков двигателя, которая указывается в паспорте конкретной модели.
Компрессор на 300 л/мин просит бак около 100 литров, при 500 л/мин ориентир составляет 150-200. Для непрерывной работы соотношение поднимают до половины подачи, иногда до полной. При расчете необходимо учитывать давление: чем ниже нижний порог реле, тем больше воздуха бак успевает отдать между пусками. Максимально допустимое давление указано на табличке корпуса, обычно 10-11 бар. Кубический метр за минуту равняется 1000 литрам, и такая подача требует бака 500 литров и выше.
Расчет по числу включений
Ресурс двигателя напрямую связан с частотой пусков. Точное максимальное число включений в час указано в технической документации производителя: оно зависит от мощности двигателя, системы пуска (прямой, звезда-треугольник, частотник) и конструктивных особенностей модели. Винтовые компрессоры нередко работают в режиме нагрузка/холостой ход без полной остановки двигателя, что снимает ограничения на число пусков. Для ориентира поршневые установки обычно выдерживают больше циклов старт-стоп, чем винтовые с прямым пуском, но конкретные цифры следует смотреть в паспорте. Расчет строится на простой связи: чем крупнее бак, тем реже стартует мотор.
Время накопления давления в ресивере можно оценить в идеализированном режиме, когда пневмоинструмент не потребляет воздух одновременно с наполнением бака:
T=V⋅ΔP/Q
T — время накопления в минутах;
V — объём бака в литрах;
ΔP — перепад давления в барах;
Q — производительность (в литрах в минуту).
Например, для ресивера 200 л, перепада 2 бара (с 6 до 8 бар) и компрессора 400 л/мин время наполнения составит: (200 · 2) / 400 = 1 минута. В реальности, если инструмент забирает воздух во время работы компрессора, формула усложняется: в числителе оказывается разница между подачей компрессора и мгновенным расходом потребителей. Поэтому приведенное выражение можно использовать только для оценки паузы между пусками в условиях отсутствия расхода.
Если между включениями проходит менее минуты, ресивер явно мал для такой линии. Оптимальная пауза определяется индивидуально: она зависит от производительности компрессора, расхода инструмента, перепада давления и теплового режима двигателя. В условиях средней мастерской стремятся к тому, чтобы мотор успевал остывать между циклами — конкретные интервалы подбирают под график работы и характеристики конкретной модели, указанные в её техническом паспорте.
Объем ресивера компрессора для покраски
Краскопульт забирает воздух непрерывно, без коротких пауз, поэтому запас здесь важнее, чем при работе гайковертом. Для покраски одной детали хватит бака 50-100 литров при подаче 250 л/мин, а покраска целого автомобиля требует 200-270 литров и 400-500 л/мин. Воздушный компрессор для маляра подбирают с двойным запасом по подаче: провалы давления сразу дают шагрень и подтеки на кузове. Осушитель и фильтр ставят обязательно - влага во внутренней части линии портит покрытие быстрее, чем неверный расчет бака.
Пневмоинструмент и запас воздуха
Расход разных видов пневмоинструмента отличается в разы:
- краскопульт - 150-350 л/мин при непрерывной подаче;
- ударный гайковерт - 300-400 л/мин короткими сериями;
- шлифмашинка - 200-450 л/мин почти без перерывов;
- продувочный пистолет - 100-150 л/мин.
Суммарный расход пневмоинструмента, работающего одновременно, умножают на 1,3 — по полученной цифре подбирают производительность компрессора с запасом. Объём же ресивера рассчитывают отдельно: нужно знать пиковый и средний расход, длительность непрерывной работы, допустимый перепад давления и частоту пусков, допустимую для конкретной модели. Без этих данных точный расчет невозможен, поэтому на практике объем бака выбирают с таким расчётом, чтобы в самый загруженный период давление не опускалось ниже рабочего минимума, а двигатель не запускался чаще допустимого. Компрессоры с ресивером оснащаются баками 90-1000 литров, чего хватает мастерской с двумя и более постами. Точно рассчитать связку бака и подачи помогут инженеры PNEVMOTEH, если описать загрузку и график смен.
