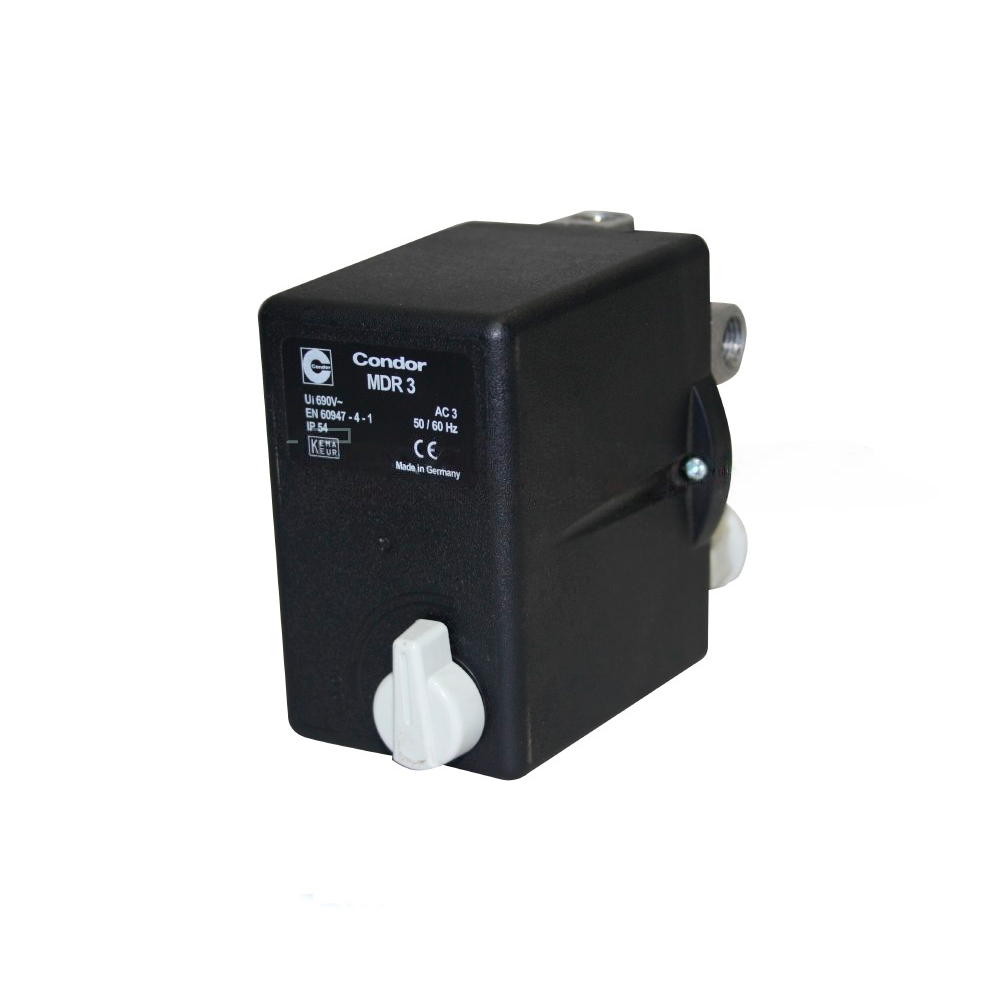

4996111673 Маностат (реле давления) MDR 3 GFA АААА 090А110 FHI JХХ - 380 Вольт, 16 Ампер

Смотреть видеообзор

Конкурс сними видеообзор и получи деньги

Цена по запросу

Не откладывайте покупку на потом - выбирайте оплату по частям! Пользуйтесь уже сейчас от 0 BYN/МЕС.

Доставка :

Оплата по наличному и безналичному расчету

Описание

Устройство, подбор и регулировка реле давления MDR 3

Как подобрать артикул реле давления MDR 3 на замену самостоятельно?

Разберем на примере: MDR 3/11 R3/16 GDA AAAA 090A110 CHI JXX

Всего два простых шага:

1 шаг. Выбрать артикул по максимальному рабочему давлению. В нашем случае -11 бар

2 шаг. Определить тип теплового реле, которым оснащено реле давления. В нашем случае - 16 A

Тепловое реле можно определить тремя способами

- по стикеру на нижней части реле, стикер содержит SKR 3/6.3 A, SKR 3/10 A, SKR 3/16 A, SKR 3/20 A (поз. 9 на рисунке выше)

- по максимальному значению на желтом колесе настройки теплового реле (поз.5 на рисунке выше)

- по мощности элктродвигателя 6,3А - до 3 кВт, 10А - до 4 кВт, 16А - до 6 кВт, 20А - 8 кВт, 24А - до 10 кВт

Регулировка реле давления MDR 3

Регулировка реле MDR 3 проводится при снятой крышке (1) в следующем порядке:

Сжимая или разжимая винтом большую пружину (4), выставляем давление отключения (горизонтальная ось графика).
Сжимая или разжимая винтом малую пружину (3), выставляем интервал между давлением отключения и включения.
Провести настройку теплового реле на необходимую величину силы тока. Настройка проводится поворотом регулировочного желтого колеса со шкалой (5)

*Направление вращения регулировочных винтов указано стрелками.

Диапазон регулировки реле давления MDR 3 находится в заштрихованной области графика давления MDR 3
