Как сделать воздушный компрессор для покраски своими руками?

В этой статье мы рассмотрим, как сделать компрессор для покраски своими руками. За основу возьмем компрессор от холодильника.

Это будет компактный агрегат малой мощности, поэтому для выполнения профессиональных работ он не подойдет.

Однако самодельного компрессора для покраски вполне хватит для бытовых нужд. В некоторых случаях его можно использовать даже для покраски автомобиля своими руками.

• компрессор от старого холодильника
• пустой газовый баллон или баллон от огнетушителя (от 10 л, от 9 бар)
• муфта
• обратный клапан
• реле давления
• манометр
• вентиль
• редуктор с масловлагоотделителем
• медная трубка
• полусинтетическое масло для компрессора
• болты
• фум-лента
• ножовка
• переходник 1/4 дюйма
• листовой металл
• сварочный аппарат
• резиновые прокладки
• монтажные скобы



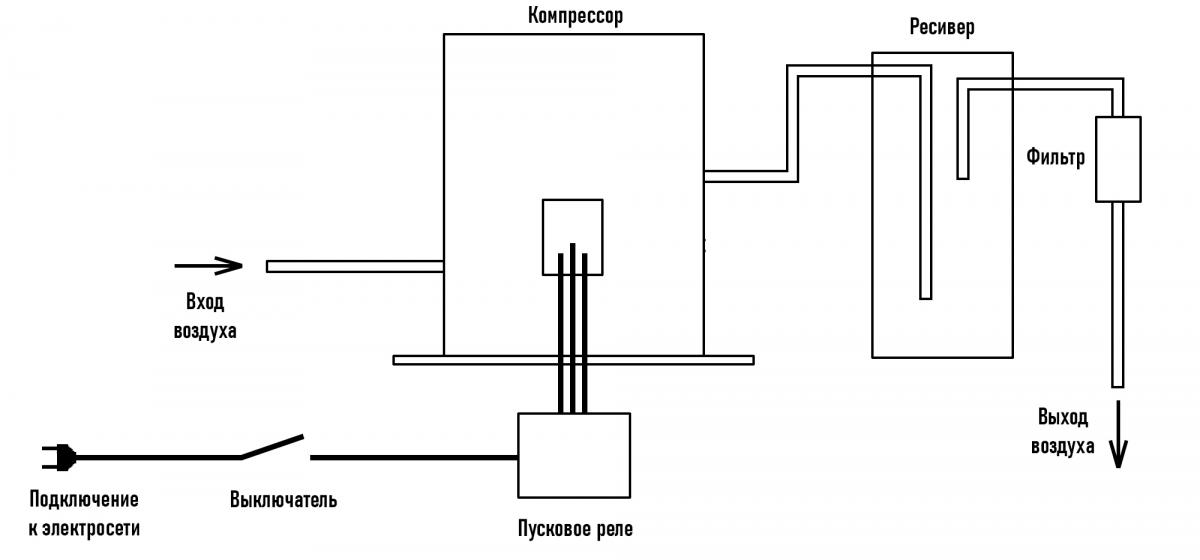

Для начала немного переделаем компрессор от холодильника под наши нужды:

1. Если он еще в холодильнике, то его нужно аккуратно демонтировать. С помощью кусачек перекусите трубки, а затем перекусите провода. Крайне желательно, чтобы длина проводов и трубок была побольше. Это упростит дальнейшую работу.
2. Снимите реле и открутите компрессор. Обязательно запомните, где находилось реле. Можно даже оставить пометку.
3. У компрессора от холодильника есть три трубки: на вход, на выход и для масла. Нас интересует третья, обычно она запаяна. Поэтому нужно спилить конец трубки ножовкой. Очень важно, чтобы металлическая стружка не попадала внутрь.
4. Слейте старое масло.
5. Если нужно, очистите компрессор от ржавчины. Также при необходимости его лучше покрасить.
6. Через третью трубку в компрессор нужно залить масло. Лучше взять полусинтетическое.
7. Закройте трубку с помощью болта и зафиксируйте его фум-лентой.



Теперь нам нужно подготовить ресивер:

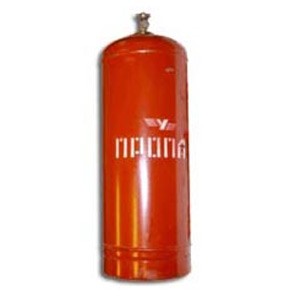

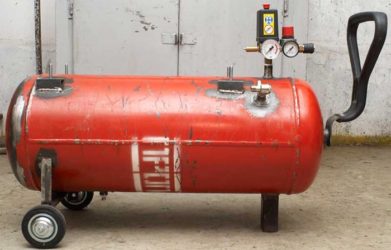

8. Берем пустой баллон от газа или от огнетушителя, а затем промываем и очищаем его.
9. Внешнюю сторону вытираем тряпкой, а внутри высушиваем феном.
10.  В торцевое отверстие установите переходник на 1/4 дюйма и приварите его.
11.  Установите вентиль.
12.  При желании также можно установить манометр.
13.  Положите ресивер на бок и приварите к нему ножки из листового металла.



После этого можно установить компрессор на ресивер:

14.  Приладьте компрессор к ресиверу и отметьте все крепежные отверстия.
15.  Приварите монтажные скобы туда, где будет устанавливаться агрегат.
16.  Установите резиновые прокладки на место крепления.
17.  С помощью болтов прикрутите компрессор к ресиверу.



Основа готова, осталось разместить некоторые детали:

18.  Берем дрель и делаем в корпусе три отверстия: для муфты, для манометра и для реле давления.
19.  Установите муфту, переходник для реле и переходник для манометра, а затем приварите их. Все соединения должны быть герметичными.
20.  На муфту устанавливается обратный клапан. Манометр и реле давления накручиваются на переходники.
21.  Отвод компрессора соединяется с обратным клапаном с помощью медной трубки.
22.  После этого можно установить клапан сброса давления и краны.
23.  Наконец соедините контакты на реле давления с проводами компрессора.



Теперь агрегат можно протестировать:

24.  Подсоедините к нему краскопульт.
25.  Выставите на реле минимальное давление, а затем включите агрегат.
26.  Если все сделано правильно, то при достижении выставленного давления реле выключит компрессор.
27.  С помощью мыльного раствора проверьте герметичность соединений.
28.  Затем проверьте работу компрессора на 4-5 бар.
29.  Если все в порядке, то устройство готово к работе. Главное не забудьте установить перед краскопультом фильтр, чтобы масло из компрессора не попадало в краску.
